隱形井蓋鋼格柵的設計及注意事項:

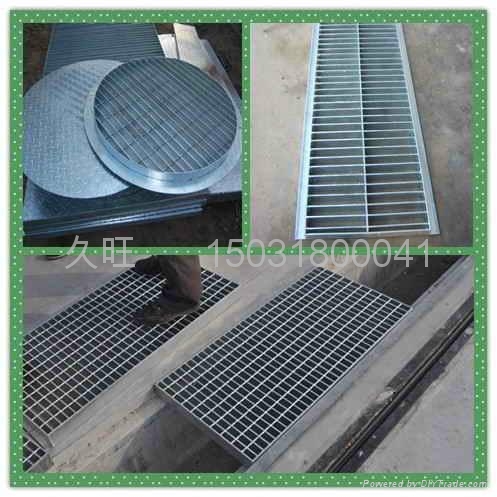

在現代城市競爭中，“精細化設計”已經成為加強城市道路軟環境建設的重要手段，也是全面提升城市品質的必然之選。隱形井蓋選材可采用鍍鋅鋼板或不銹鋼板，內外框主結構均一次性折彎成"L"形，并焊接而成，內框可選焊接鋼筋，加強內框強度及穩固性的同時，還能有效附結填充的砂漿。此結構由于結構緊湊，并具有更好的承載性能及穩定性，被廣泛運用于多數場合，如小區路面、臨街路面等。

隱形井蓋的設計  :

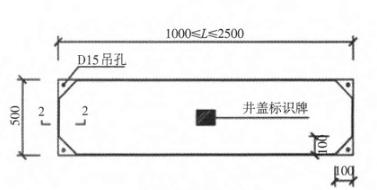

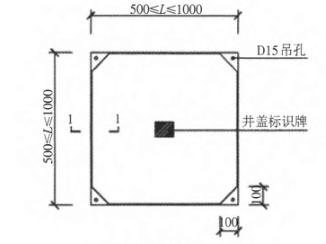

         隱形井蓋的設計是為保證殘疾人通行順暢、提高人行道整體景觀，可將人行道上市政公用管線檢查井“隱性化”，并細部設計隱形井蓋結構。    隱形井蓋由頂面鋼槽和鋼格柵板組成。安裝時配以鋼框組成的預埋件。隱形井蓋一適用于邊長L＜800mm的方形或直徑R＜ 800mm的圓井;隱形井蓋二適用于寬度L＞800mm 的電纜井或蓋板井。井蓋檢修時，隱形井蓋應盡量平順放置，避免倒扣或側立放置。

人行道上的隱形井蓋面層鋪裝和人行道面磚 鋪裝材料一致，遇到盲道磚時應與之接順，當隱 形井蓋橫跨非機動車道和人行道，且人行道與非 機動車道不共面情況下，隱形井蓋位于非機動車 道范圍內的區域路面作封蓋處理，表面鋪裝同非機動車道。

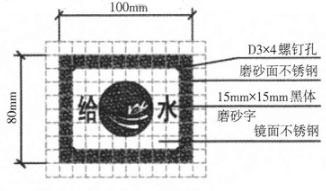

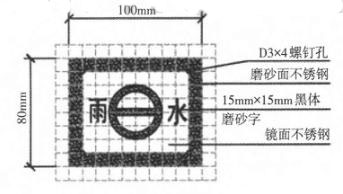

        標識權屬單位“銘牌”的標識牌可采用不銹鋼材質，厚度為2mm，局部根據圖案和文字作腐 蝕磨砂處理。采用自攻螺釘固定于隱形井蓋鋪裝 層上，必要時背面涂強力膠，安裝時應保持標識 牌四邊與鋪裝走向一致。若是燃?xì)夂碗娏畼?biāo)識 牌圖案部分采用沖壓工藝使之內凹0.5mm，凹槽內應涂刷紅色反光漆。

注意事項

         (1)原則上，圓形檢查井采用雙層井蓋設計，電纜溝等方形井采用單層井蓋設計。

         (2)市政檢查井隱形井蓋施工前，應根據所在地段鋪裝情況確定隱形井蓋總厚度，據此降低原市政井口標高，并預留 50mm 空隙以便隱形井蓋調平。騎線檢查井   蓋需考慮采用多種鋪裝材料拼合而成，各種材料的顏色和質地應與周邊鋪裝相融合。

         (3)鋼格柵板只用于人行道和非機動車道上，嚴禁上車。

         (4)隱形井蓋安裝時應注意:隱形井蓋在硬質鋪裝面上時，井蓋內的鋪裝縫隙和材料與周邊石材縫隙保持一致，同一路段和區域井蓋開啟方向保持一致。

         (5)檢查井與道路銜接應平順，設置于人行道上的井蓋宜采用隱形井蓋(井蓋上貼面與人行道鋪裝一致)，檢查井井框與路面高差不應大于±5mm，井蓋與井框高差不應大于±3mm。
